高空作業車 產品簡介



一、             車型外觀

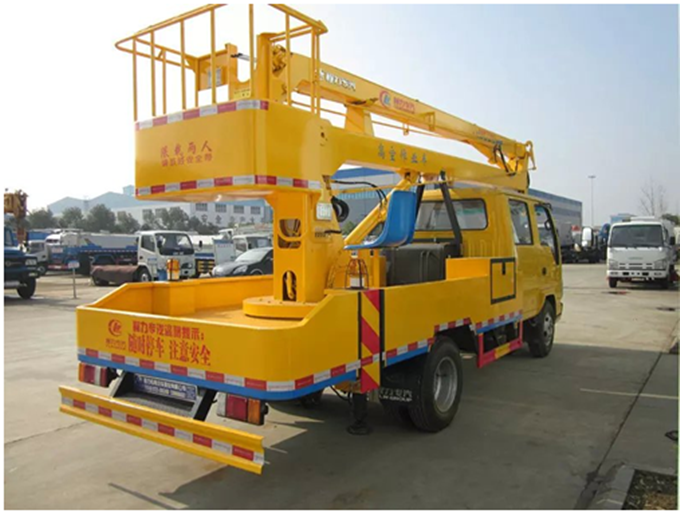

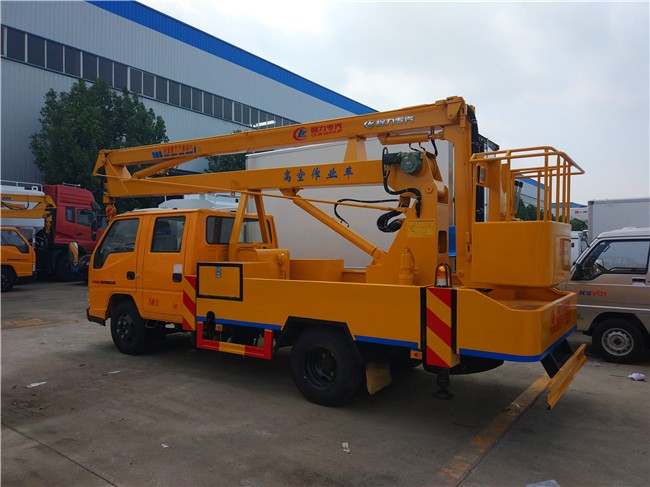

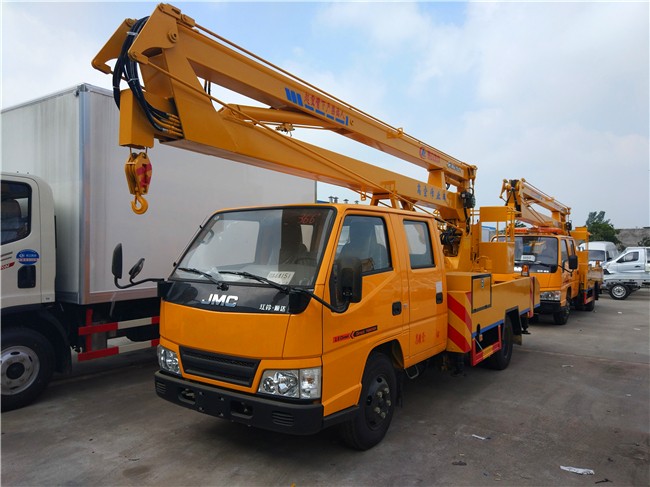

上圖為16米高空，上工作臂為三節臂，僅供參考駕駛室。

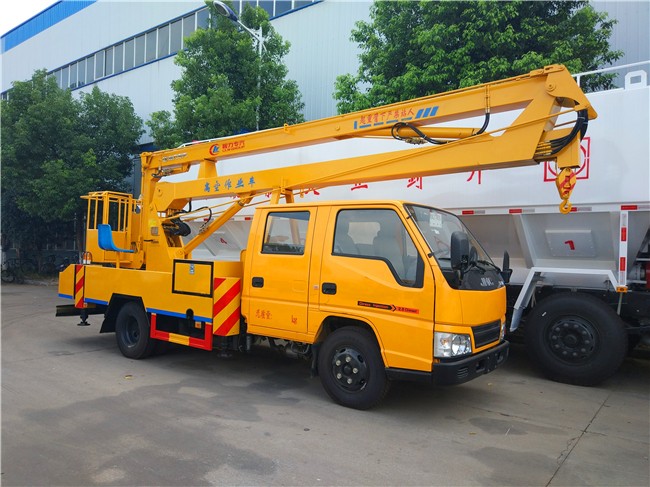

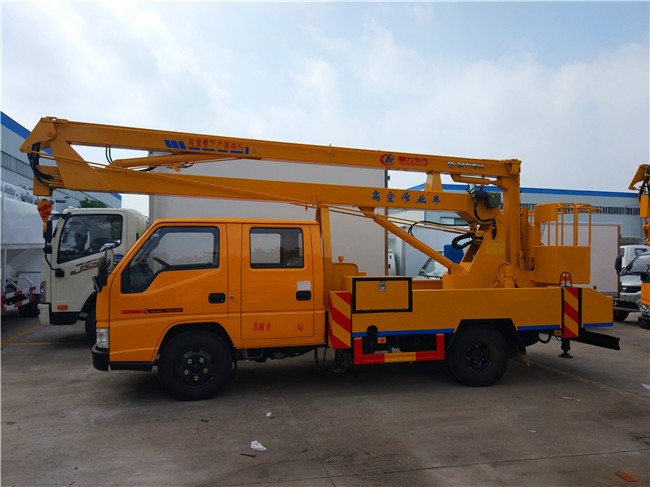

上圖工作臂為12米高空兩節臂結構，供參考。

二、整車基本參數：

序號	名稱	12m米型號、規格	14米型號、規格	16米型號、規格
1	整車品牌	程力威牌-高空作業車	程力威牌-高空作業車	程力威牌-高空作業車
2	產品型號	CLW5050JGKJ5	CLW5050JGKJ5	CLW5050JGKJ5
3	底盤型號	JX1061TSG25	JX1061TSG25	JX1061TSG25
4	大作業高度	12米	14米	16米
5	工作斗	平臺離地高度≥10.3m 平臺大作業幅度≥5.2m 平臺大作業高度時作業幅度≥2.05m 平臺大作業幅度時作業高度≥8.3m 工作斗額定載荷200kg	平臺離地高度≥12.3m 平臺大作業幅度≥6.46m 平臺大作業高度時作業幅度≥2.05m 平臺大作業幅度時作業高度≥8.6m 工作斗額定載荷200kg	平臺離地高度≥14.3m 平臺大作業幅度≥6.92m 平臺大作業高度時作業幅度≥2.26m 平臺大作業幅度時作業高度≥9.2m 工作斗額定載荷200kg
	支腿	方式：H型支腿 數量：4支 操控：單獨可調也可聯動。 橫向跨距：2680mm 縱向跨?。?000mm	方式：H型支腿 數量：4支 操控：單獨可調也可聯動。 橫向跨距：2680mm 縱向跨?。?000mm	方式：H型支腿 數量：4支 操控：單獨可調也可聯動。 橫向跨距：2680mm 縱向跨劇：3050mm
	吊鉤	大起吊重量≤1000kg，安全值800kg。 大起吊高度6.3m	大起吊重量≤1000kg，安全值800kg。 大起吊高度6.3m	大起吊重量≤1000kg，安全值800kg。 大起吊高度6.3m
	主操作	操作位置：轉臺、吊欄雙工作位操作。 操控形式：手動液壓或電控操作。	操作位置：轉臺、吊欄雙工作位操作。 操控形式：手動液壓或電控操作。	操作位置：轉臺、吊欄雙工作位操作。 操控形式：手動液壓或電控操作。
6	圍板及走臺板	鋼制工具箱及圍板、花紋防滑走臺板	鋼制工具箱及圍板、花紋防滑走臺板	鋼制工具箱及圍板、花紋防滑走臺板
7	臂架結構形式	三節折疊臂	三節折疊臂	三節折疊臂
8	回轉裝置	雙向3600連續回轉	雙向3600連續回轉	雙向3600連續回轉
9	發動機	JX493ZLQ5江鈴發動機85kw（115馬力）	JX493ZLQ5江鈴發動機85kw（115馬力）	JX493ZLQ5江鈴發動機85kw（115馬力）
10	整車尺寸	7300×2000×3100	7300×2000×3100	7300×2000×3100
11	總質量	5390kg	5390kg	5390kg
12	整備質量	5065kg	5065kg	5065kg
13	軸距	3360mm	3360mm	3360mm
14	環保/免征	有/有	有/有	有/有

三、高空作業車介紹及性能特點：

1.功能介紹：

江鈴順達12米、14米、16米高空作業車采用折疊式曲臂結構，作業臂12米為兩節折疊式，14米16米為三節折疊式，工作斗和轉臺雙工作位，上下操作，液壓手動控制，可360度回轉，四液壓支腿，帶1噸吊鉤，工作斗大承重200公斤，鋼制工具箱及圍板、花紋防滑走臺板。

車輛配制雙向液壓鎖、雙向帶鎖平衡閥、液流閥、液壓油缸等主要部件均采用國內知名品牌，換向平穩，操作靈活方便；支腿與工作臂互鎖，安全可靠，防止誤操作；H型支腿，跨距大、穩定性好，支腿既可獨立伸縮、又可聯動，后支腿裝有支腿報閃燈，用于作業時支腿示廓、發出光報警信號。



2.產品概述：

1、  工作斗采用機械自平衡設計，其作用是工作時工作斗始終處于平衡狀態。

小臂大伸展角度達65°，以便調整到佳作業位置。（小臂伸展角度測量方式不同，部分廠家標注為90°）

2、  上下兩套操作系統，在工作斗上和轉臺上均可完成各種作業動作。

3、  夜間作業燈，操作臺上可根據客戶作業環境選裝操作照明燈，讓夜間作業更安全。

4、  支腿單獨可調，可根據作業地面環境，單獨調節每個支腿，即使地面凹凸不平，也能使整車調整到平穩狀態。

5、  支腿采用前、后H型結構，受力面更大、穩定性更高；能防止車大梁變形或斷裂（注：如支腿采用前V、后H型的車型，在長時間使用后由于車頭倒掛容易造成車大梁變形或斷裂）。

6、  四個垂直支腿油缸和上臂、下臂、小臂油缸都裝有雙向液壓鎖，其作用是油缸到達所需位置后，將油缸鎖住不動，以防造成事故。工作臂上裝有雙向平衡閥，使工作臂運行更平穩。



四、隨車附件明細：

1、載貨汽車說明書一冊。

2、汽車底盤合格證一份。

3、高空作業車說明書一本。

4、載貨汽車保修。

5、載重汽車隨車工具。

產品名稱	江鈴高空作業車12你14米16米
外型尺寸	7300×2000×3100
總質量	5390
額定質量
整備質量	5065
排放標準	GB17691-2005國Ⅴ,GB3847-2005
最高車速	100
整車說明	該車前伸為800mm。選裝二節工作臂時,作業高度為12米; 選裝三節工作臂時,作業高度為14米和16米。防護材料:Q235A碳鋼,連接方式:左右側面及后下部防護均采用焊接連接,后部防護斷面尺寸:170×50,后部防護離地高度:350。ABS系統型號:APG3550500A,ABS系統生產廠家:浙江亞太機電股份有限公司。該車可選裝帶電控操作箱。專用裝置:吊臂,主要用于高空作業,進行維修、安裝、清洗、攝影、造船、化工、電力、剪枝、更換路燈及其他工程搶修作業。隨底盤選裝駕駛室。選裝站臂、電控操作裝置。
底盤型號	JX1061TSG25
軸數	2
軸距	3360
輪胎數	6
輪胎規格	7.00R16LT 10PR
燃油種類	柴油

發動機型號	JX493ZLQ5 JX493ZLQ5A
生產企業	江鈴汽車股份有限公司 江鈴汽車股份有限公司
排量	2771 2771
功率	85 85
